襯氟離心水泵真空引水裝置工作原理及設計結構

作者：襯氟泵來源：襯氟離心泵發布時間：2022-03-26

一、襯氟離心水泵真空引水裝置的工作原理
真空引水裝置，是通過進水管路先把水吸入密閉水箱中，水泵從水箱中吸水，使水箱中產生一定的真空值，在此真空值的作用下，水從進水池經進水管路進入水泵真空引水裝置。

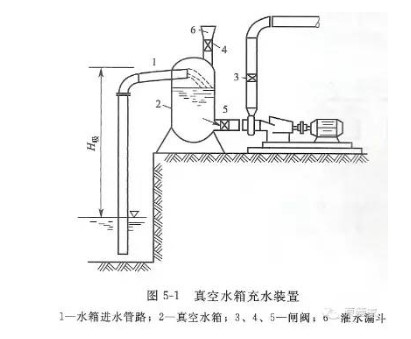

用水泵真空引水裝置充水時，先打開閘閥3、4、5，從漏斗6向水箱2中灌水至水箱進水管路下緣齊平后，關閉閘閥3和4，即可啟動水泵。水泵啟動后，打開閘閥3，水箱中水位下降，齊平后，關閉閘閥3和4，即可啟動水泵。水泵啟動后，打開閘閥3上部形成一定的真空值，進水池中的水沿水箱進水管路不斷進入水箱過程。

二、水泵真空引水裝置的設計
真空引水水箱容積Vw的計算式為
式中Vw一一水箱的容積，m；
V，——水箱進水管路在進水池低水位以上的容積，m3；
Kv—一容積系數，隨設備及安裝條件而定，一般取1.3左右；
Kl一一吸程變化系數；
H吸一一進水池低水位至水箱進水管路出口上緣的垂直距離，m。
水箱一一般為圓筒形，其高度一般為直徑的2倍。水箱用厚度不小于3～5mm的鋼板焊制。水箱應靠近水泵，底部應略低于水泵軸線，以減少水泵吸水管路的長度，并增加水箱的有效容積。真空水箱充水的優點是水泵經常處于充水狀態，可隨時啟動，水箱制作簡單，投資少；缺點是水頭損失有所增加。口徑小于200mm的立式離心泵均可采用。
如果覺得配置真空引水裝置比較麻煩可以選擇各類自吸泵產品,而且還可以選擇在自吸泵基礎上隨機一體配套真空裝置的真空輔助自吸泵。
如果想選用柴油機驅動的水泵而又想具有真空自吸能力建議選用柴油機自吸泵更為合適。
